コイニング加工

「コイニング加工って何をする加工？」「エンボスやスタンピングと何が違うの？」「どんな精度が出るの？」——この記事では、精密プレス加工を手がける藤井製作所が、コイニング加工の目的・仕組み・使いどころを現場目線でわかりやすく解説します。

コイニング加工とは

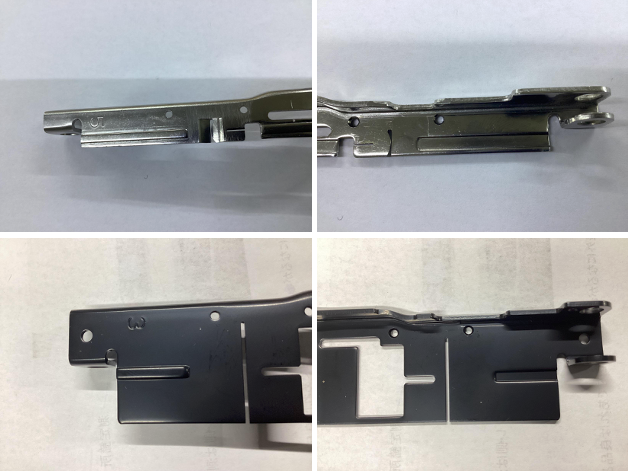

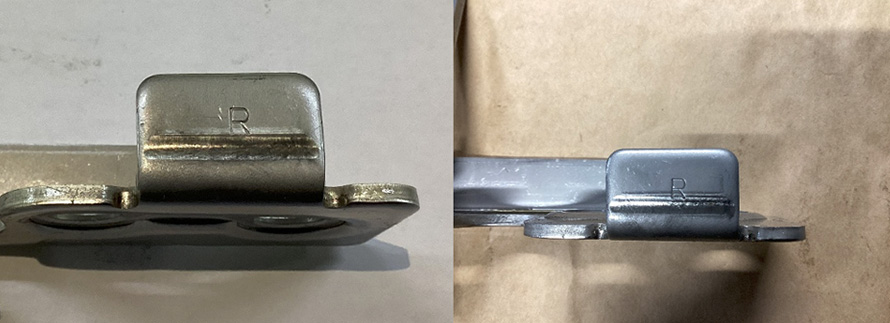

コイニング加工とは、板材の表面をパンチとダイで強く押し込み、金型の形状を素材に「写し取る」プレス加工法です。 名前の由来は「Coin（硬貨）」の製造にあります。500円玉や100円玉の表面には細かな模様や文字が刻まれていますが、あれだけ精密な形状を大量に・均一に・ズレなく作れるのはコイニングの原理があるからです。この技術を工業部品の製造に応用したものが「コイニング加工」です。

コイニング加工の3つの目的

コイニング加工が使われる場面は、大きく次の3つに分類されます。

※ これらは単独で行われることも、複数を組み合わせることもあります。

なぜ高い精度で「写し取れる」のか

通常のプレス加工では、金属が持つ「バネのような弾性」によって、金型から取り出した瞬間に形状が少し元に戻ってしまいます（スプリングバック）。これが寸法のバラつきや刻印の浅さ・不鮮明さの原因になります。
コイニング加工では材料降伏応力の5〜8倍という非常に大きな圧力をかけることで、素材の断面全体を塑性変形させます。その結果、スプリングバックがほぼゼロになり、金型の形状が忠実に素材に転写されます。これが「高精度な刻印・薄肉化・面出し」を可能にする根拠です。

ポイント：コイニングの本質は「板材表面を局所的に押し込んで形状を写し取ること」。高精度・スプリングバックなしはその結果として得られる特性です。

コイニング加工と類似工法の違い

「表面に形状を加える」工法はコイニングだけではありません。目的・変形の仕方・精度の観点から整理します。

エンボス加工との違い

エンボス加工は板材を「立体的に浮き出させる」工法で、補強リブや意匠パターンを付与するのが主目的です。加圧力は比較的小さく、形状を「立ち上げる」イメージです。一方コイニングは「表面を押し込む・薄くする・面を出す」ことが目的で、加圧力も大きく精度要求も高い点が根本的に異なります。

スタンピング（打刻）との違いい

スタンピングも文字・記号を板材に刻む工法ですが、ハンマーや簡易プレスで打ち込む「衝撃型」の加工です。加工精度・再現性はコイニングより低く、大量生産での寸法安定性には劣ります。「視認できれば良い」程度の簡易マーキングにはスタンピング、「精密な形状再現・寸法管理が必要」ならコイニングが選ばれます。

ハーフブランキング（ハーフパンチ）との違いい

ハーフブランキングは板材を途中まで打ち抜き、反対面に突起（ダボ）を作る工法です。かしめ接合やスナップフィット形状の形成に使われます。「凹みを作る」点はコイニングと似ていますが、板厚方向に深く変形させる点・突起を積極的に作る点が異なります。

コイニング加工で得られる精度と特性

コイニング加工を採用することで、通常のプレス加工と比べてどれほどの違いが出るか、主要な項目で比較します。

加工硬化による強度向上

高圧縮を経た部位は加工硬化により硬度・強度が向上します。刻印部や薄肉化した部位の耐摩耗性向上にも寄与するため、繰り返し荷重が加わる精密部品に適しています。

後工程の省略

高精度な面出し・刻印を一工程で得られるため、別途の研磨・仕上げ工程を削減できるケースがあります。工程数の削減はリードタイム短縮・コスト低減に直結します。

コイニング加工のデメリット・注意点

① 大きなプレス荷重が必要

材料降伏応力の5〜8倍という加圧力が必要なため、大トン数のプレス機が必要になります。同じサイズの部品でも一般的な曲げ・打刻より大きな設備能力が求められます。

② 金型への負担・コスト

高圧縮を繰り返すため金型には大きな疲労荷重がかかります。金型材の選定・熱処理・表面処理（PVDコーティング・窒化処理など）に高い技術とコストが必要で、金型寿命の管理も重要です。

③ 適用材質の制限

延性が低い材料（硬質ステンレス・チタン・高張力鋼など）はコイニング中に割れが生じるリスクがあります。材質選定と加工条件の設計が品質を左右します。

④ 薄板での過剰加工リスク

薄すぎる材料に過剰な圧力をかけると、素材が横に逃げてバリが大量発生したり、板厚が不均一になるケースがあります。適切な板厚・金型クリアランスの設計が不可欠です。

コイニング加工に適した材質

刻印・薄肉化・面出しの可否と品質は、材質の特性に大きく依存します。延性・加工硬化の特性から適性を整理します。

藤井製作所では上記材質すべてに対応しており、材質選定段階からのご相談も承っています。

コイニング加工の金型設計ポイント

クリアランス設計

コイニングでは金型と材料のクリアランスをほぼゼロに設定することが基本です。クリアランスが大きすぎると、圧力が逃げて刻印が甘くなったり、薄肉化の精度が落ちます。材質・板厚・加工目的ごとに最適値を設定します。

金型材質と表面処理

SKD11（合金工具鋼）やPM高速度鋼など耐摩耗性の高い材質を選定し、PVDコーティング・DLCコーティング・窒化処理などの表面処理で金型寿命を延ばします。刻印の細かさや面粗度の要求が高いほど、金型の仕上げ精度も重要になります。

金型精度管理

コイニングで±0.05mm以下の刻印精度・薄肉精度を実現するには、金型自体がそれを上回る精度（±数μmレベル）で製作されている必要があります。ワイヤーカット放電加工・平面研磨・座標測定機（CMM）による検査が必須です。
藤井製作所では金型設計・製作から一貫対応しているため、加工条件と金型仕様を一体で最適化できます。

藤井製作所のコイニング加工対応力

藤井製作所（千葉県柏市）では、コイニングを含む精密プレス加工を金型設計から表面処理まで一貫して対応しています。

• 金型設計・製作、プレス加工、機械加工、熱処理、表面処理をすべて社内で完結
• 3D CAD/CAMによる迅速な図面対応・試作対応
• ワイヤーカット放電加工・平面研磨・ホーニングなど高精度仕上げにも対応
• 1個からの試作・小ロット生産に対応。図面なしの相談も歓迎

よくあるご質問（FAQ）

コイニング加工は「板材の表面を局所的に押し込み、刻印・薄肉化・面出しを高精度に行う」プレス加工法です。硬貨製造を起源とするこの技術は、工業用ミシン・半導体装置・自動車・医療器具など、精密さが求められるあらゆる分野で活用されています。
エンボスやスタンピングが「形を付ける・視認性を確保する」ことを目的とするのに対し、コイニングは「精密に写し取る・寸法を正確に管理する」ことを目的とします。スプリングバックほぼゼロ・高表面品質はその結果として得られる特性です。
一方で大きなプレス荷重・高精度な金型・材質制限といった課題もあるため、製品要件と生産条件を踏まえた工法選定が重要です。
