リブ加工・ビード加工とは？
板金の強度を高める補強方法と設計ポイント

薄板部品の設計で、次のような課題に直面することはありませんか。

• 板厚を上げずに強度を確保したい
• 広い平面がたわむ・波打つ
• 振動やビビり音が発生する
• 軽量化とコスト削減を両立したい

これらの課題を解決する代表的な補強方法が「リブ加工」と「ビード加工」です。

本記事では、リブ加工・ビード加工の仕組み、違い、設計時の注意点、さらに関連する補強工法までを体系的に解説します。

リブ加工とは

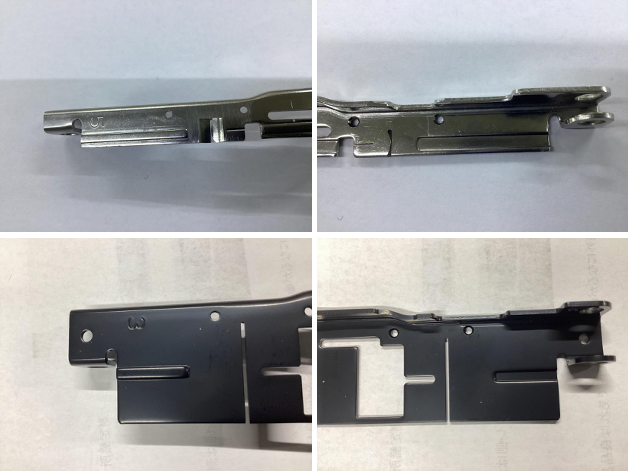

リブ加工とは、板材に直線状の突起を成形し、断面形状に高さを持たせることで剛性を高める加工技術です。板厚を厚くする場合、材料使用量が増えるためコスト上昇は避けられません。また重量が増すことで製品全体の設計にも影響を与えます。一方でリブ加工は、板厚そのものを変えずに断面性能を高めることができるため、軽量化と強度確保を両立しやすい方法といえます。

リブ加工は、特に一方向の曲げに対する剛性を高めたい部品に有効です。自動車車体補強部品や産業装置の支持プレート、建築金物など、構造部材として機能する板金部品に多く採用されています。

ビード加工とは

ビード加工は、板面に連続した溝状の成形を施すことで面全体の剛性を向上させる技術です。広い平面を持つ部品は、外力や振動の影響を受けやすく、波打ちや歪みが発生しやすい傾向があります。

ビードを設けることで応力が分散され、面の安定性が向上します。その結果、振動抑制や共振防止といった効果も期待できます。筐体パネルやカバー部品、ダクト、建築外装パネルなど、広い面積を持つ製品で多く活用されています。

リブ加工が局所的な補強に適しているのに対し、ビード加工は面全体の安定化に適しているという違いがあります。ただし実際の設計では、両者を組み合わせることでより効率的な補強構造を実現するケースも少なくありません。

リブ加工とビード加工の違い

実際の設計では、両者を組み合わせて最適な補強設計を行うこともあります。

薄板の強度を上げる他の補強方法

板金の強度向上には、リブ加工やビード加工以外にもさまざまなアプローチがあります。たとえばエンボス加工は局所的な凸形状を設けることで部分的な剛性を高める方法ですし、バーリング加工は穴周囲を立ち上げることで締結部の強度を向上させることができます。端部を折り返すヘミング曲げは、エッジ部の補強と安全性向上に寄与します。

さらに、精密せん断やファインブランキングによって高品質なせん断面を形成することで、部品の強度安定性を高めることも可能です。材料選定の見直しも有効な手段であり、SPCCやSPHC、SCM、ステンレス、アルミニウムなど、用途に応じた材質選択が重要になります。

設計時に押さえるべき重要ポイント

1. 板厚と成形高さのバランス

リブ加工やビード加工を設計に取り入れる際には、板厚と成形高さのバランスを慎重に検討する必要があります。板厚に対して過度な成形高さを設定すると、材料割れやしわの発生、スプリングバックの増大といった問題が起こる可能性があります。特に薄板領域では、成形条件や金型設計の最適化が品質を大きく左右します。

2. 材質ごとの成形特性

材質ごとの成形特性にも注意が必要です。アルミニウムは反りやすく、高張力鋼は割れやすいといった特性を持つため、材質に応じた設計配慮が求められます。

3. ロットと金型コスト

ロット数と工法選定の関係も重要です。リブ加工やビード加工は基本的に金型成形が前提となるため、生産数量に応じて適切な加工方法を選ぶことがコスト最適化につながります。小ロットでは簡易型やレーザー加工との組み合わせが適する場合もあり、中ロット以上では専用金型の活用が有効になるケースもあります。

藤井製作所の板金・プレス加工体制

強度不足に対して板厚を上げるという選択は、確かに分かりやすい解決策です。しかし板厚を増すことは材料費の上昇や重量増加につながり、さらに加工時の負荷も大きくなるため、製品全体の設計バランスに影響を及ぼす可能性があります。

その点、リブ加工やビード加工をはじめとする成形による補強は、形状最適化によって効率的に剛性を高める方法です。軽量化とコスト最適化を両立するためには、板厚変更だけでなく成形設計という選択肢を検討することが重要です。

薄板部品の強度設計や補強方法でお悩みの際は、加工方法の選定段階から検討することで、より合理的な設計が可能になります。


薄板部品の補強設計や成形方法でお悩みの際は、ぜひ図面段階からご相談ください。
